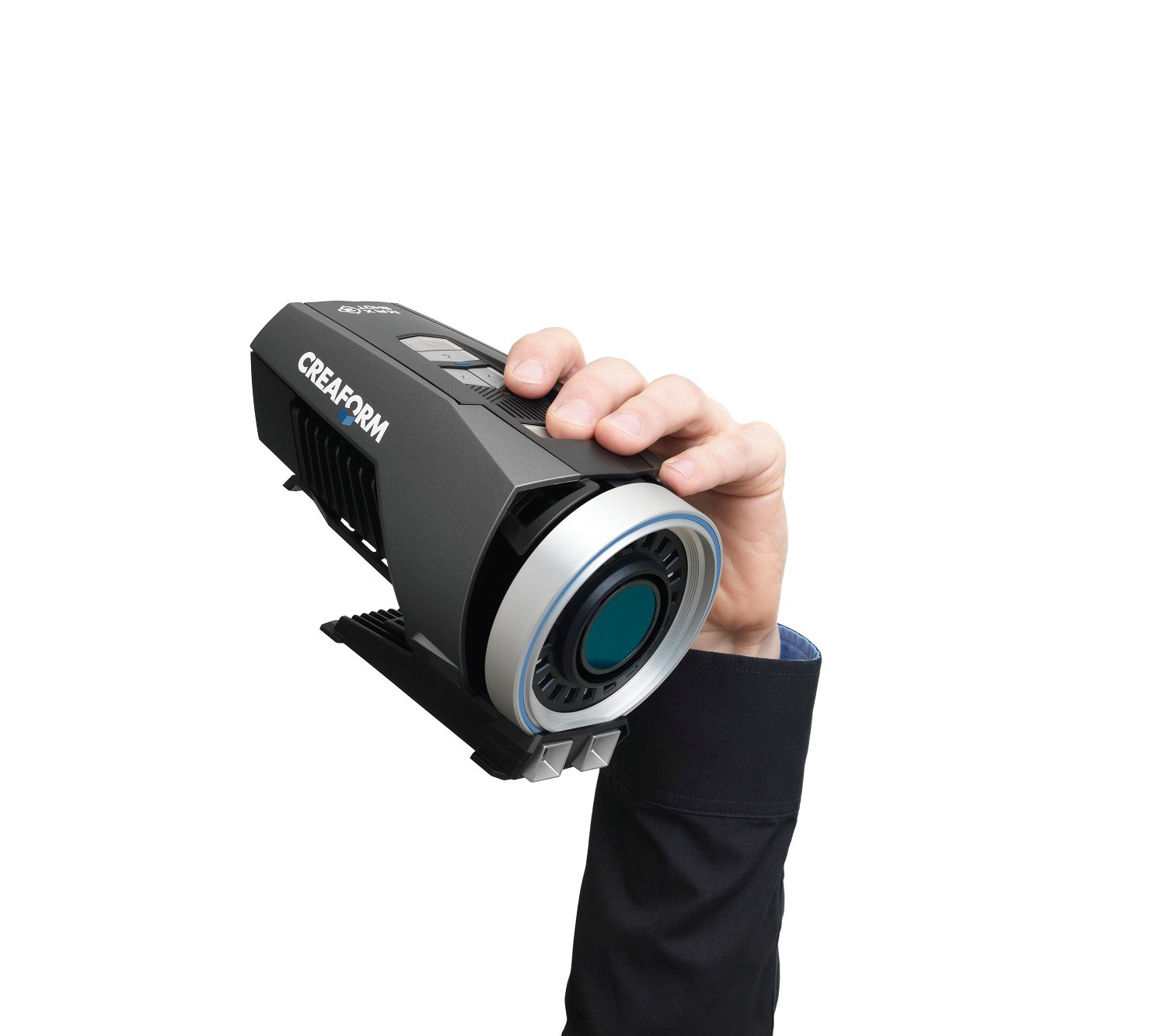

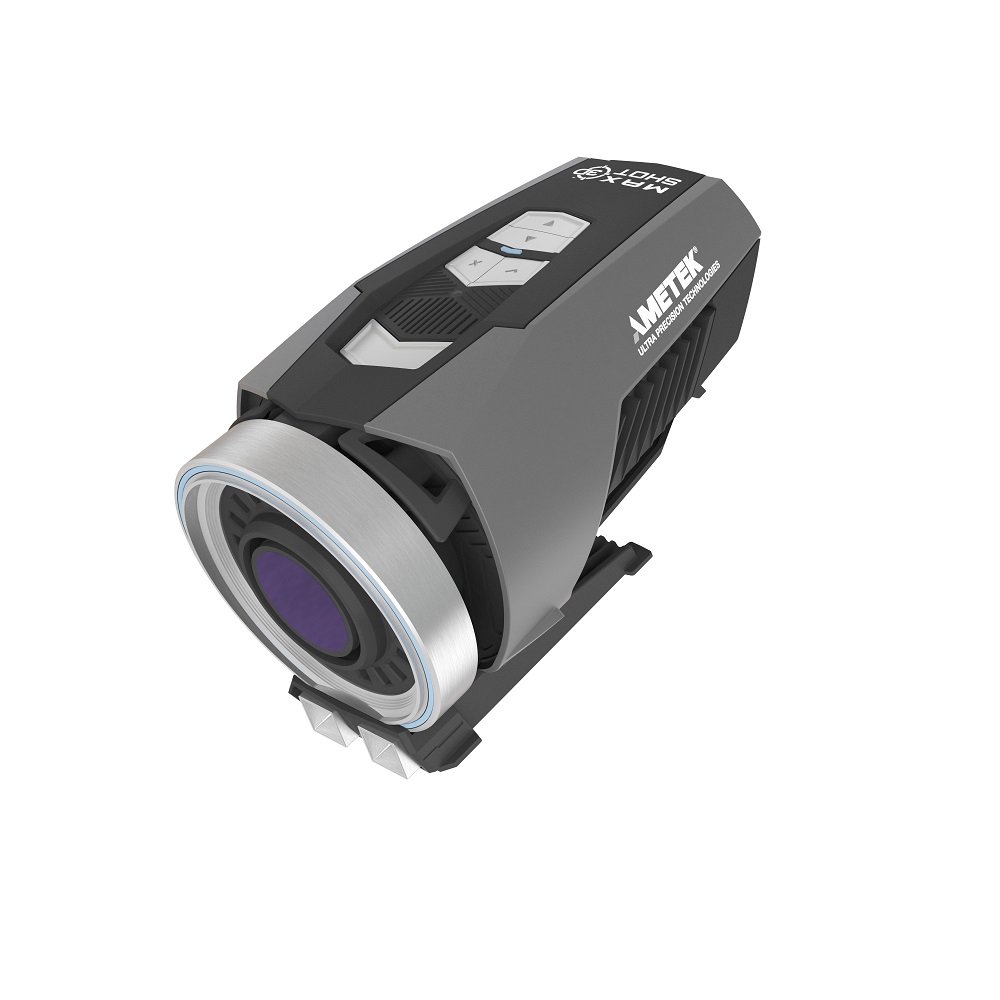

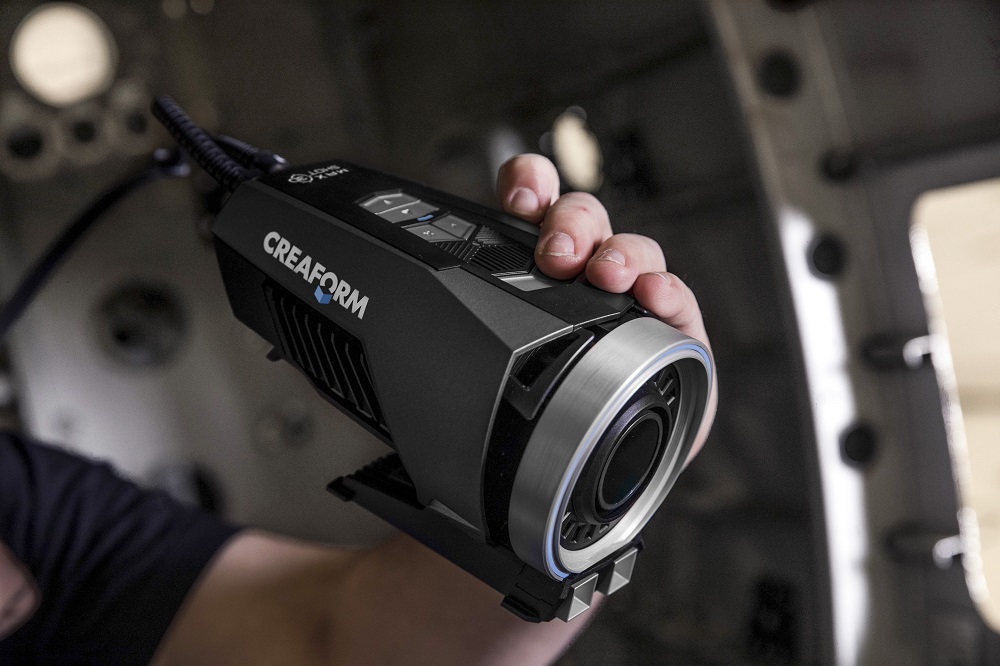

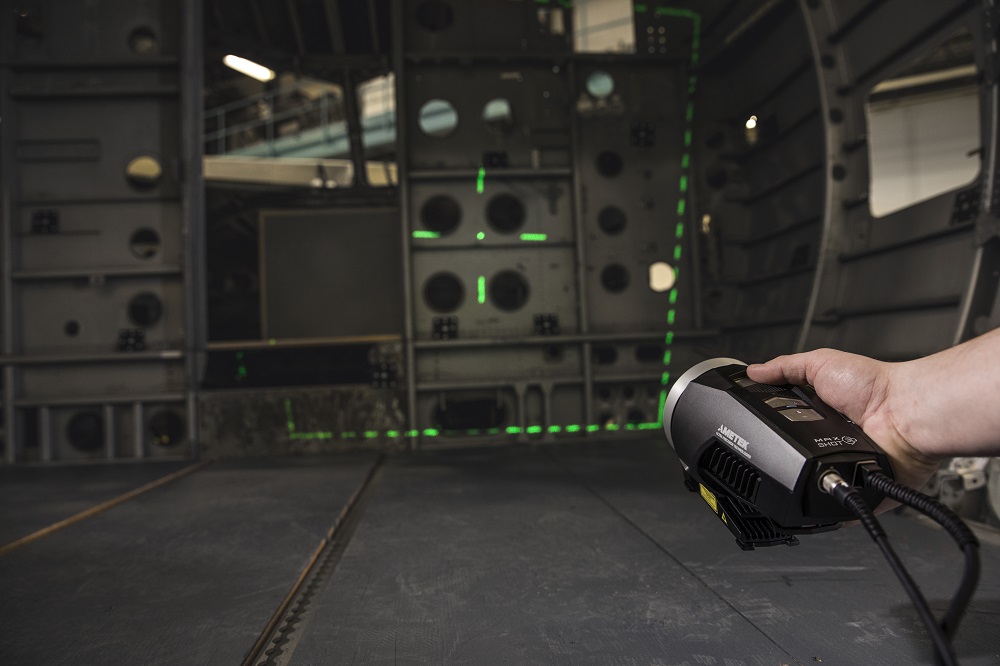

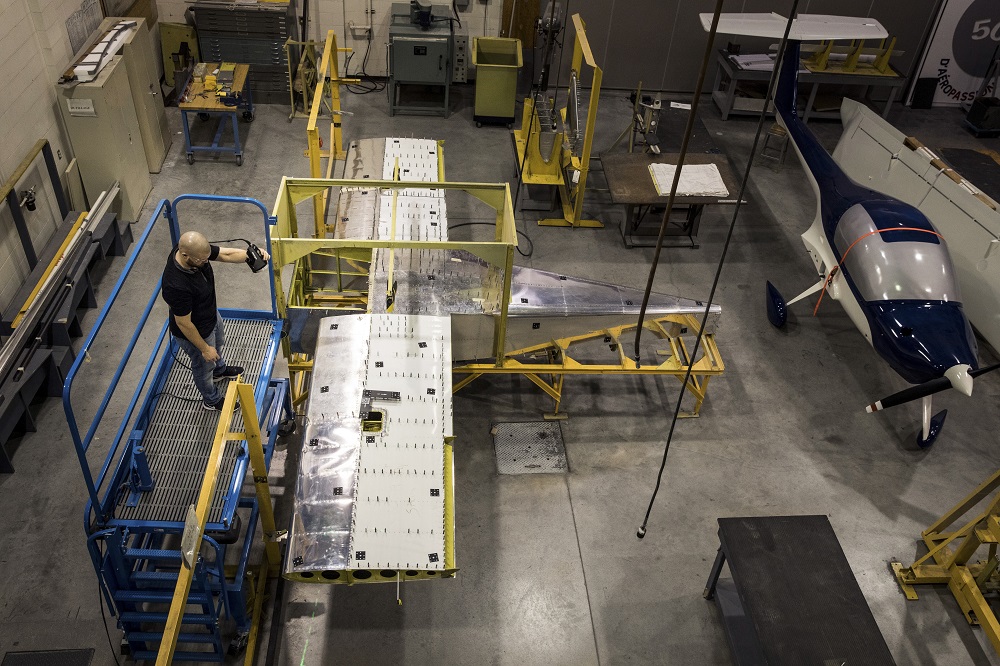

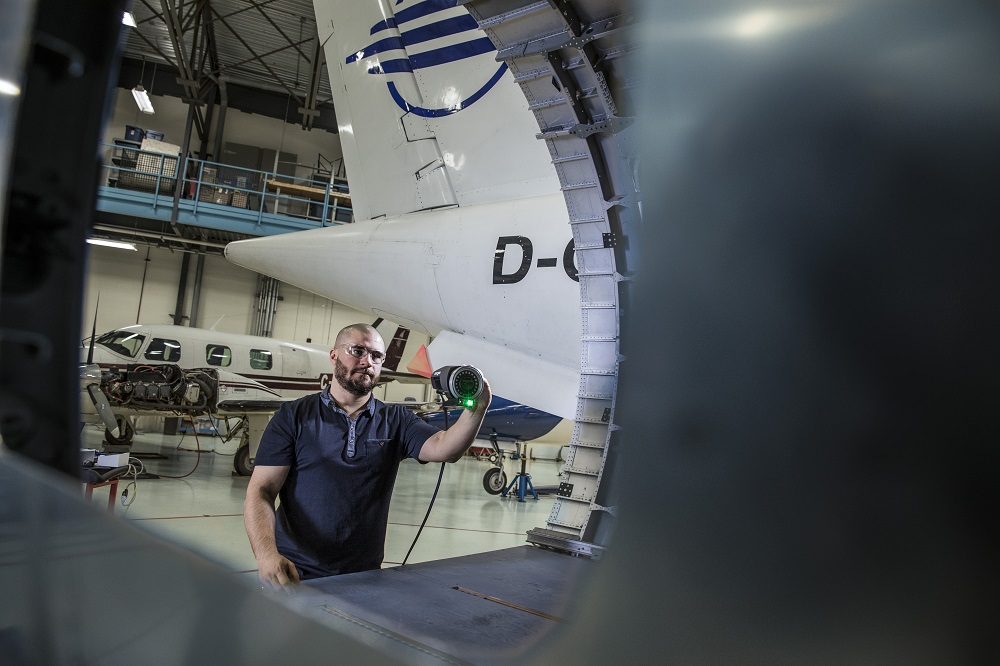

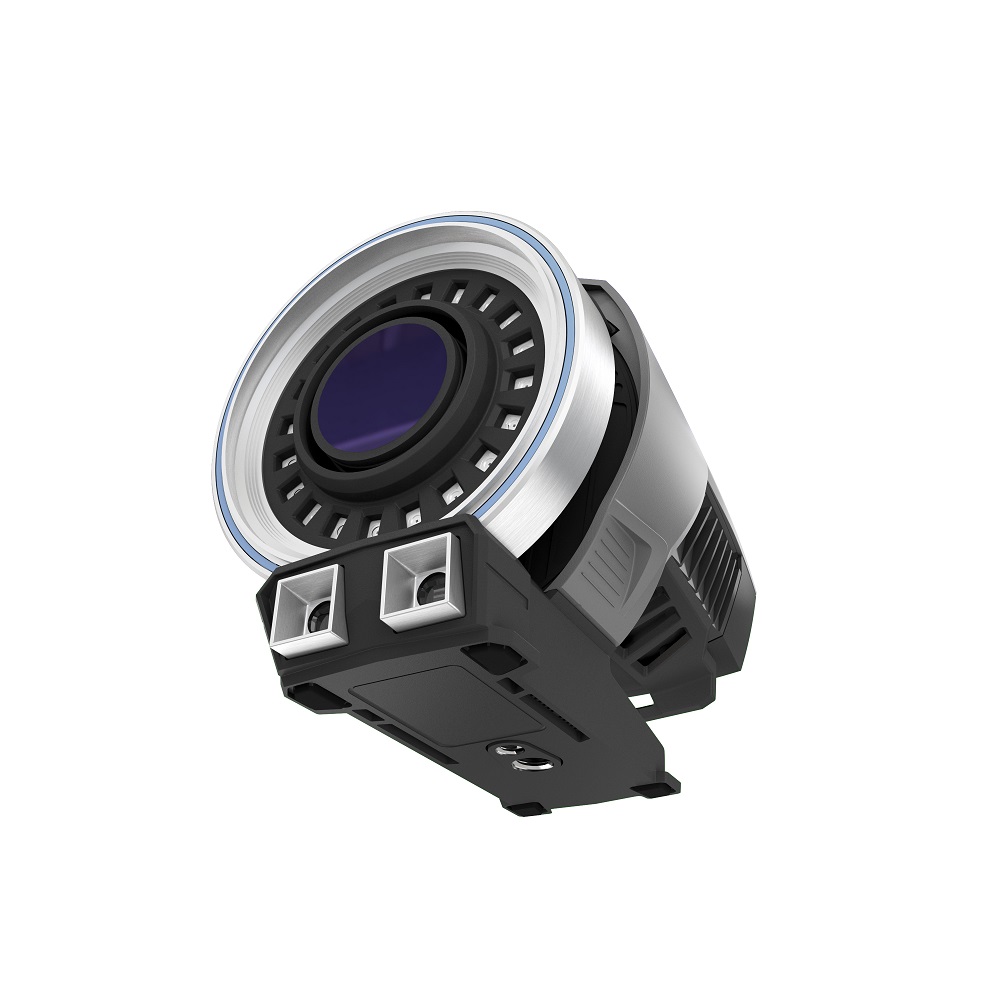

Фотограмметрия Creaform MaxSHOT Next

Измерения с метрологической точностью выше 0,015 мм/м

  • Максимальная точность измерений и повторяемость
  • Измерение крупных деталей и объектов от 2 до 10 метров
  • Решение интегрировано со линейкой 3D‑сканеров Creaform
  • Система автоматической обратной связи перед измерением, показывающая, будет ли снятое изображение качественным
  • Бесшовная интеграция с программным обеспечением для 3D‑моделирования
заказать кп Онлайн-демонстрация

Решаемые задачи

  • Разработка и производство продукта
  • Реверс-инжиниринг в промышленности
  • Контроль качества и контроль геометрии
  • Ремонт и доработка изделий, анализ износа
  • Сокращение общих эксплуатационных затрат
  • Уменьшения погрешности в полученных данных при сканировании крупных объектов (при работе в паре с ручным 3D‑сканером)

Демонстрация Creaform MaxSHOT Next онлайн

Узнайте, решит ли 3D‑сканер вашу задачу на производстве: оставьте заявку, и специалисты KERWAN 3D проведут бесплатную демонстрацию возможностей оборудования

Оставить заявку

Примеры внедрения

Электрификация самолета при помощи 3D‑сканирования и AR

Электрификация самолета при помощи 3D‑сканирования и AR
Оборудование
3D-сканер Creaform HandySCAN Silver
3D‑сканер Creaform MetraSCAN 3D
3D-сканер Creaform Go!SCAN SPARK
Фотограмметрия Creaform MaxSHOT Next
Отрасль
Авиационная промышленность
Задача
Изучить процесс реконструкции самолёта PC‑6 Porter с заменой теплового двигателя на электрический
Что сделано

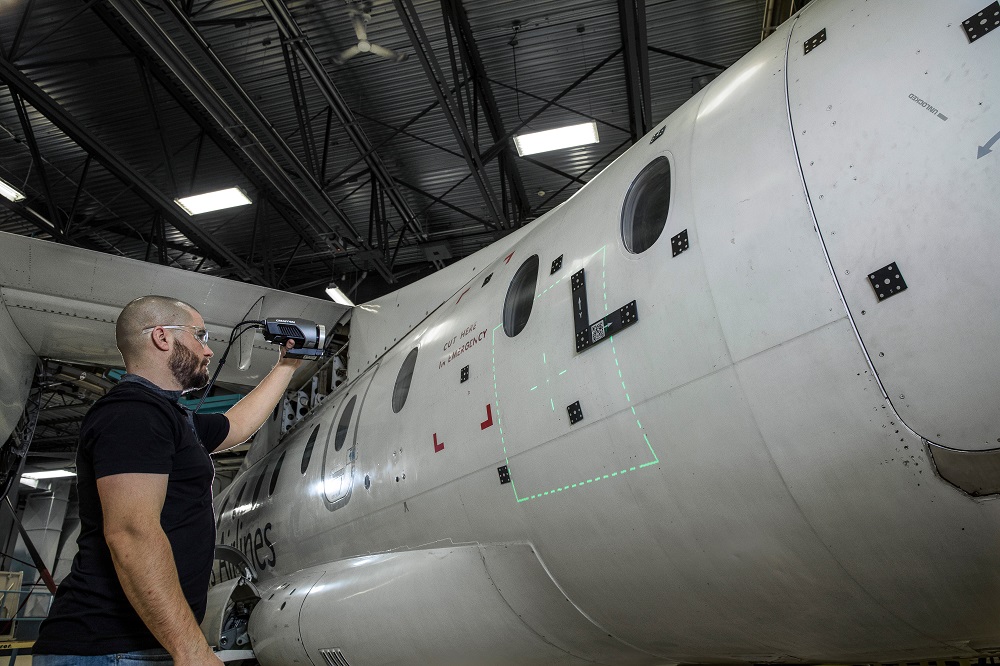

Сотрудники Учебного центра POLYAÉRO® Hautes Alpes провели 3D‑сканирование самолета (длина составляет 11 метров, а размах крыльев — 16 метров) и выполнили обратное проектирование в ПО Creaform VXmodel. Полученные компоненты и отдельные элементы самолета были реконструированы и оснащены электродвигателем и аккумуляторами
Результат
  • 3D-сканирование самолета и его отдельных элементов в режиме реального времени при помощи четырех устройств Creaform. Данные были собраны за очень короткое время и затем послужили основой для реализации последующих этапов проекта с помощью платформы 3DEXPERIENCE (ранее CATIA V5 от Dassault Systèmes), включая дооснащение самолёта электродвигателем и аккумуляторами
  • Цифровой двойник самолёта был анимирован в виртуальной реальности в соответствующих условиях, получив различные модификации. После тестирования они были адаптированы в дополненной реальности
  • Выполнен реверс-инжиниринг в ПО Creaform VXmodel. Полученные компоненты и отдельные элементы самолета были реконструированы при помощи ПО 3DEXPERIENCE
  • Создана библиотека 3D‑моделей, полученных из данных сканирования и сформированных в результате обратного проектирования
узнать подробнее

Технические характеристики Creaform MaxSHOT Next

MaxSHOT Next и Next|Elite
Объемная точность 0,050 + 0,150 мм/м
Объемная точность при совместной работе с HandySCAN 307 / BLACK / BLACK|Elite 0,050 + 0,015 мм/м
Диапазон размеров объекта (рекомендуемый) 2 – 10 м
Формат экспорта данных .txt
Встроенное программное обеспечение VXelements (VXshot)
Совместимое программное обеспечение InnovMetric (PolyWorks), Dassault (CATIA, SOLIDWORKS)
Вес 790 г
Размеры (Ш × Д × В) 104 × 180 × 115 мм
Комплектация MaxSHOT
Метки с QR-кодами 8–12 мм
Магнитные метки № 31–240
Позиционные метки
Масштабная линейка с QR-кодом (2 шт.)
Поддержки для масштабной линейки (4 шт.)

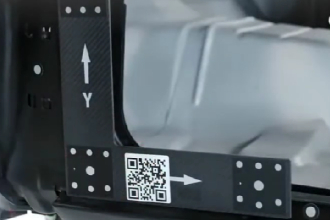

Оси координат с QR-кодом
Блок питания
Ремешок на кисть руки
Футляр
Гарантия 12 месяцев
Скачать брошюру

Аксессуары в комплекте

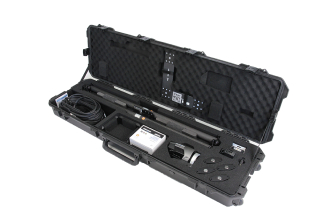

Противоударный кейс для переноски

Противоударный кейс для переноски

Водонепроницаемый, ударопрочный и пылезащитный кейс для транспортировки

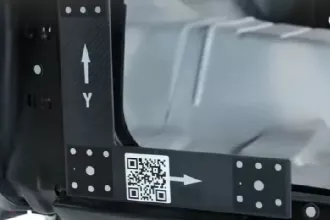

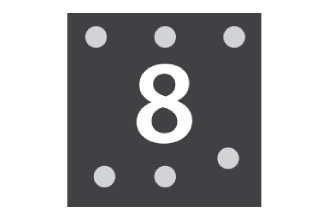

Метки для увеличения точности позиционирования модели

Метки для увеличения точности позиционирования модели

Масштабная линейка с QR-кодом

Масштабная линейка с QR-кодом

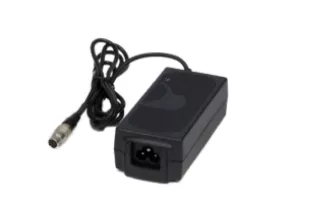

Зарядное устройство

Зарядное устройство

Есть вопросы?

Свяжитесь с нами, если у вас есть вопросы о решениях. Мы можем предложить вам специальные условия.

ФИО *
Телефон *
Email *
Поля, отмеченные * — обязательны к заполнению.

Совместимые программные продукты

Программный продукт Creaform VXmodel

Программный продукт Creaform VXmodel

Обработка данных сканирования для 3D‑печати или экспорта в САПР

подробнее

Программный продукт Creaform VXinspect

Программный продукт Creaform VXinspect

Контроль геометрии 3D-модели

подробнее

Программный продукт Geomagic Control X

Программный продукт Geomagic Control X

ПО для контроля геометрии и качества при работе с 3D‑моделями и CAD‑моделями

подробнее

Программный продукт Geomagic Design X

Программный продукт Geomagic Design X

Обратное проектирование на основе данных 3D‑сканирования

подробнее

Часто задаваемые вопросы (FAQ)

Как работает фотограмметрия?
MaxSHOT 3D работает как отдельное, независимое устройство, так и совместно с практически любыми современными 3D‑сканерами (в том числе ручными сканерами Creaform). В первом случае речь идет о задачах, когда требуется очень точно определить пространственные координаты объекта. Во втором случае MaxSHOT 3D позволяет дополнительно увеличить точность данных сканирования и скорость измерения по сравнению с традиционными методами.
Объемная точность MaxSHOT 3D – до 0,150 мм/м.
  • Если при 3D‑сканировании крупных объектов крайне важна точность и скорость измерения
  • Если объект имеет многосоставные поверхности, которые не соединены или плохо соединены между собой
  • Если объект имеет не жестко фиксированную геометрию
  • Если требуется улучшить точностные характеристики 3D‑сканера
Гарантия от производителя на данное оборудование — 1 год.
Да, наши эксперты готовы провести бесплатную онлайн-демонстрацию устройства MaxSHOT. Вы сможете оценить, насколько оборудование справится с вашей задачей. Заполните заявку, и наши специалисты свяжутся с вами в ближайшее время.

Почему стоит заказать 3D‑сканер в KERWAN?

Сферы применения Creaform MaxSHOT Next
