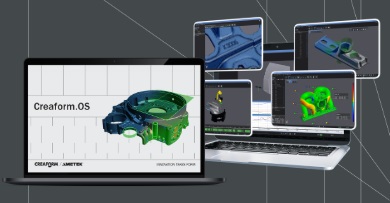

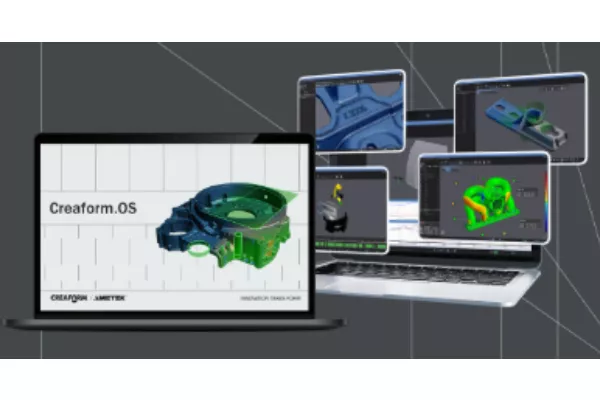

Программный продукт Creaform Metrology Suite

Комплексный портфель прикладного программного обеспечения для 3D‑измерений

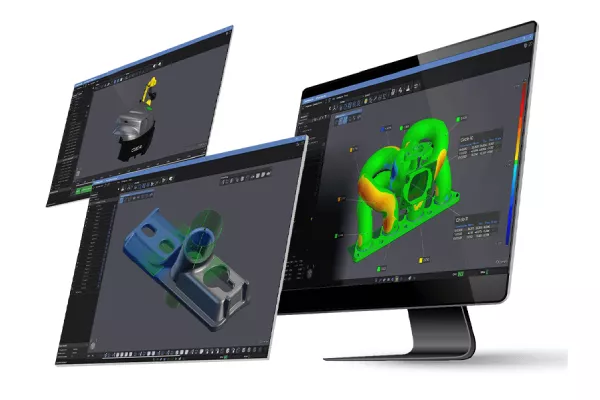

  • Комплексное ПО, включающее модули сбора данных и прикладные модули (Scan-to-CAD, Inspection, Automation и Dynamic Tracking)
  • Интегрированное решение для реальных задач: разработка продукта, обратное проектирование, контроль качества, динамическое отслеживание и генерация цифровых двойников
  • Загружает все данные сканирования и измерений в одну пользовательскую среду
  • Поставляется в комплекте со сканерами Creaform
заказать кп Получить демоверсию

Решаемые задачи

  • Обратное проектирование изделий
  • Разработка продукта
  • Обработка данных, полученных в результате 3D‑сканирования
  • Контроль качества деталей и статистика данных
  • Создание цифровых архивов

Бесплатная демоверсия ПО

Протестируйте программный продукт и узнайте, решит ли он Вашу задачу! Оставьте заявку, и в ближайшее время специалист KERWAN 3D свяжется с Вами.

Получить демоверсию

Примеры внедрения

Повышение производительности ветрогенератора с помощью 3D‑сканера Creaform

Повышение производительности ветрогенератора с помощью 3D‑сканера Creaform
Оборудование
3D-сканер Creaform HandySCAN BLACK
Программный продукт Creaform VXmodel
Отрасль
Энергетика
Задача
Повысить производительность ветрогенератора на 10% за счёт удлинения лопасти ротара ветрогенератора
Что сделано

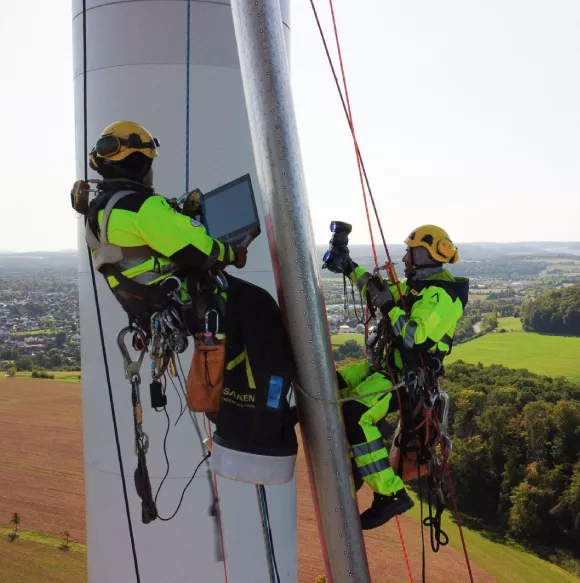

На высоте 65 м и при тяжёлых погодных условиях было проведено сканирование последних 7 метров лопасти ветрогенератора с помощью портативного 3D‑сканера HandySCAN BLACK. Полученная модель была в последствии обработана в программе VXmodel
Результат
  • Несмотря на сильный ветер, была проведена успешная работа по сканированию элементов ветроустановки. Два промышленных альпиниста работали на высоте 65 метров: один — с 3D‑сканером, второй — с ноутбуком. В это же время внизу инженер по эксплуатации Creaform с помощью Teamviewer просматривал результаты сканирования
  • Погрешность измерений составила менее 1 мм, благодаря встроенной функции динамической привязки, позволяющей перемещать 3D-сканер без потери качества данных
  • Проект был успешно реализован именно за счет применения портативного решения для 3D измерений HandySCAN BLACK, которое оказалось незаменимым при проведении подобного вида работ
узнать подробнее

Технические характеристики Creaform Metrology Suite

  Минимальные требования Рекомендуемые характеристики
Процессор1 Intel Core i7 (от 6-х ядер) — 2,3 ГГц и выше Intel Core i7 (от 8-х ядер) поколение 9 — 2,5 ГГц и выше
Операционная система2, 3 Windows 10 (64-разрядная версия)4 или Windows 11 (64-разрядная версия)
Видеокарта5, 6 Карта NVIDIA с 6 ГБ памяти OpenGL 4.5 и выше, вычислительные возможности CUDA 6.1 NVIDIA QUADRO RTX A4500 с 16 ГБ памяти
Оперативная память 32 Гб 64 Гб
Жёсткий диск SSD-накопитель (не менее 200 ГБ свободного места) SSD-накопитель (1 ТБ)
Разрешение 1920 X 1080
Порты для подключения Высокоскоростной порт USB 3.0 TYPE-A
MICROSOFT EXCEL7 EXCEL 2016+

1 Процессор должен поддерживать инструкции AVX2

2 32-битные ОС не поддерживаются

3 Версия .NET Microsoft Framework: 4.7.2

4 Windows 10 версии 1909 или Windows 11

5 Требования к памяти GPU пропорциональны объему данных, собранных за один сеанс сканирования. Сканирование больших деталей с более высоким разрешением может превысить минимальные характеристики и потребовать объединения сканов

6 Поддерживаются только графические карты NVIDIA с вычислительной способностью CUDA 6.1 или выше. Рекомендуемая версия драйвера NVIDIA: 536.25+

7 Microsoft Excel® требуется для следующего программного обеспечения: VXintegrity™. Microsoft Excel® требуется для экспорта отчетов XLS в Inspection

Скачать брошюру

Есть вопросы?

Свяжитесь с нами, если у вас есть вопросы о решениях. Мы можем предложить вам специальные условия.

ФИО *
Телефон *
Email *
Поля, отмеченные * — обязательны к заполнению.

Совместимые 3D-сканеры

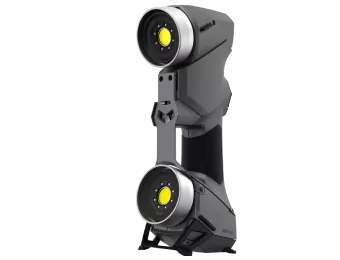

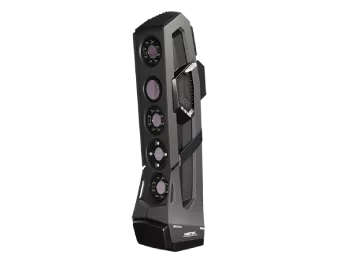

3D-сканер Creaform HandySCAN MAX

3D-сканер Creaform HandySCAN MAX

Портативный метрологический 3D‑сканер для высокоточных измерений больших и сложных деталей

подробнее

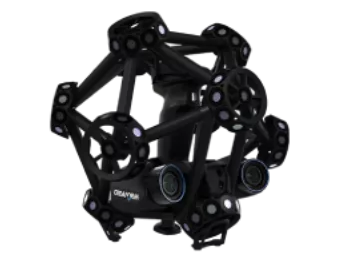

Фотограмметрия Creaform MaxSHOT Next

Фотограмметрия Creaform MaxSHOT Next

Инструмент для контроля качества продукции, инспекций. Метрологическая точность от 0,015 мм/м

подробнее

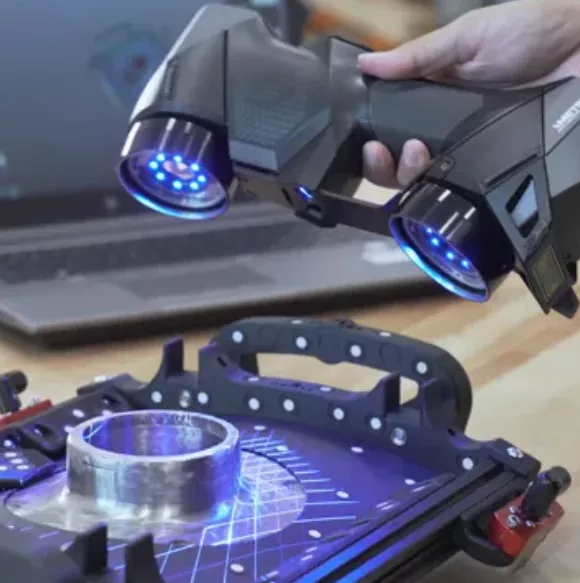

3D-сканер Creaform Go!SCAN SPARK

3D-сканер Creaform Go!SCAN SPARK

Оцифровка сложных объектов за несколько минут с точностью до 0,050 мм

подробнее

Часто задаваемые вопросы (FAQ)

Какие инструменты доступны в ПО Creaform Metrology Suite?

Комплексное программное обеспечение Creaform Metrology Suite включает модули сбора данных и прикладные модули (Scan‑to‑CAD, Inspection, Automation и Dynamic Tracking).

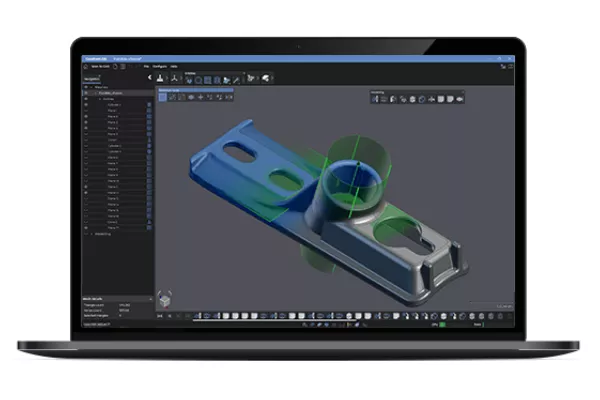

  • Scan-to-CAD представляет собой программный модуль постобработки, разработанный для оптимизации сеток и подготовки 3D‑сканов для 3D‑печати. Scan‑to‑CAD также позволяет дизайнерам и инженерам завершать данные 3D‑сканирования и использовать их в рабочих процессах обратного проектирования и разработки продукта

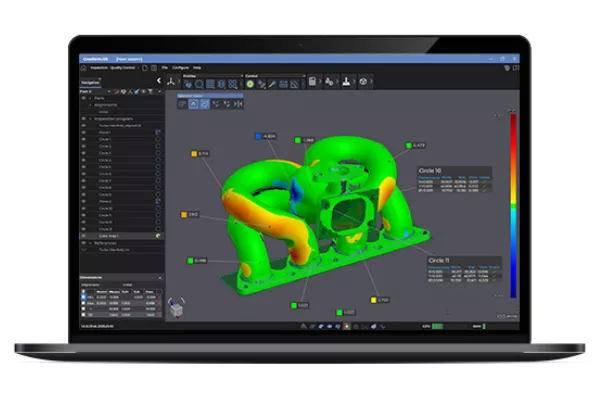

  • Inspection представляет собой всеобъемлющий и мощный программный модуль, который позволяет специалистам по контролю и обеспечению качества проводить проверки и создавать отчеты на основе скрупулезных инженерных требований. Будь то выполнение простого размерного анализа или создание обширной программы проверки, Inspection предлагает полный набор инструментов для всех рабочих процессов проверки без ущерба для качества измерений или требований GD&T

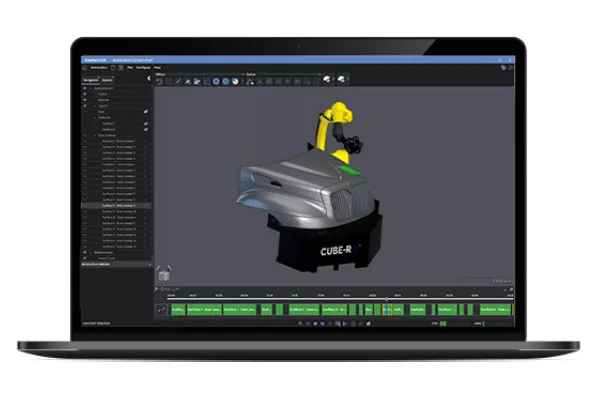

  • Automation — это модуль автономного программирования, который позволяет неспециалистам в 3D‑сканировании или роботизированным решениям получать оптимальные размерные измерения за кратчайшее время цикла. Благодаря интеллекту сканирования и специальным функциям Automation программирование траекторий робота, а также оптимизация линии обзора и скорости сканирования становятся простыми и легкими, упрощая развертывание автоматизированных систем контроля качества
  • Dynamic Tracking — модуль динамического отслеживания, позволяющий одновременно определять положение и ориентацию нескольких объектов в пространстве и времени. Простой и эффективный, он оптимизирует производственные процессы и процессы контроля качества
Creaform Metrology Suite подходит для проектирования моделей, полученных при помощи любых 3D‑сканеров, так как программа позволяет импортировать все распространенные форматы полигональных моделей, такие как .stl и .obj.
Да, вы можете получить бесплатную демоверсию программного продукта и оценить, насколько ПО справится с вашей задачей. Заполните заявку, и наши специалисты свяжутся с вами в ближайшее время.

В учебном центре KERWAN 3D. Мы осуществляем подготовку квалифицированных специалистов по работе с 3D‑оборудованием и программными продуктами. Вы можете выбрать однодневные практические занятия и более длительные обучающие курсы по работе с современными программными продуктами для аддитивного производства.

По результатам обучения слушатели курсов смогут применять полученные знания в технологических процессах собственного предприятия.

Записаться на обучение или получить предварительную консультацию вы можете по телефону +7 (7172) 69 59 22 или написав нам на почту: sales3d@kerwanltd.com.

Почему стоит заказать программное обеспечение в KERWAN?

Сферы применения Creaform Metrology Suite

  • Машиностроение
  • Авиакосмическая промышленность
  • Автомобилестроение
  • Литейное производство
  • Нефтегазовая промышленность
  • Энергетика
  • Судостроение
  • Культура и искусство
  • Наука и образование
